色差测试仪的积分球式和环形照明式的介绍
时间:2016-04-26 | 阅读:1385

色差测试仪有积分球式和环形照明式两种几何条件,不同的几何条件在测量过程中适用性会有所差异,比如环形照明式的色差测试仪一般只能测量不透明的物体。两者的具体区别,下面做一下具体的分析:

积分球式

积分球是一个中空的金属球,其内表面涂荷中等灰色的高反射漫射物质,如硫酸制或聚四氟乙烯。 进入这个球体的光线经过多次反射后都只能从测量孔或光源孔射出积分球。 一束光从任意的不通过球心的角度照进棋分球,经过球壁的多次反射后会从各个角度照射到样板,最终通过测量孔或光掘射出积分球。 测量孔是在与怯线夹角成8° 的位置, 由一组光电管构成的探测器。CIE没有明确规定积分球的开孔尺寸.只要求所有开孔 面积不超过内表面积的 10% ,因此不同厂家的产品的开孔位置、尺寸及光源入射角度会有区别。 与观测孔关于法线对称的地方有一个光阱,关闭光阱时镜面反射成分包含在内,简写作 d/8,i(d 表示漫反射照明,8 是 8 度角接收,i 指包括镜面反射),也可简写作 SPIN。当光阱打开时去除了镜面反射,此条件简写作 d/8:e,e 指去除镜面反射。

环形照明式

理想漫反射物体对于任意一柬光都将以漫反射形式flP各方向等效地反射出去,为此入射光和观察者的角度并不重要,不会影响到观察结果,但真实物体表面并非理想搜反射表面,多少都会由于镜面反射成分和表面纹理而造成由于人射光和观察者的几何位置不同而 表现出来的微小颜色差异。 而环形照明则可以消除这种影响,其是以45。环形照明,0°(法线方向〉观测的,可以缩写为:45/0:c。 由于光路可逆,它与 o·照明白。方向环形接收是等效的,这种结构的色差测试仪是完全不包括镜丽反射光的,测得的数据与人眼观察一致,另外这种色差测试仪只能测量不透明样品的颜色。

以上就是两者几何条件形式的具体介绍,从这里面可以很清楚看出两者的区别对比。

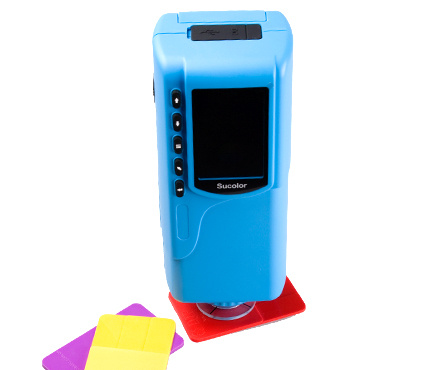

3nh SC-10色差测试仪
