色差仪环形照明式的测量原理
时间:2016-5-4 9:11:58 | 阅读:1390

色差仪对于CIE标准的测色几何条件,主要有环形照明式和积分球式两种。环形照明式色差仪(如3nhNS800分光测色仪)是怎样的一个测试原理呢?

环形照明式色差仪的测试原理是使用一个氙灯作为光源,经由一组光导纤维将照明光以45°环形照到样板上,法线上有一组光电管作为探测器。这种以45°环形照明0°(法线方向)观测的几何条件可以缩写为:45 /0:C。由于光路可逆, 它与0°照明45°方向环形接收是等效的。

色差仪使用环形照明式色测色几何条件有什么好处呢?消除不同几何位置表现出的微小色差。理想漫反射物体对于任意一束光都将以漫反射形式即各方向等效地反射出去, 为此入射光和观察者的角度并不重要,不会影响观察结果, 但真实物体表面并非理想漫反射表面, 多少都会由于镜面反射成分和表面纹理而造成由于入射光和观察者的几何位置不同而表现出微小颜色差异。环形照明式可以消除这种影响。

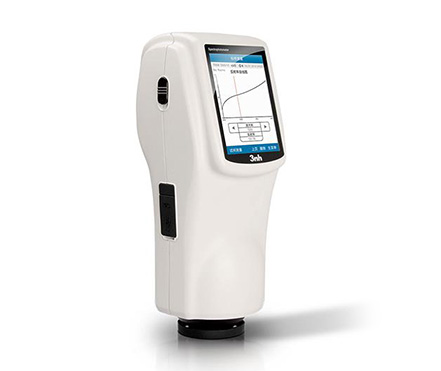

下面是NS800分光色差仪的实拍图,是一种环形照明式色差仪。

NS800分光色差仪实拍图
